Термостатические радиаторные клапаны

Обзор термостатических радиаторных клапанов

Широкий выбор различных типов картриджей термостатических радиаторных клапанов обеспечивает оптимальное решение любой поставленной задачи.

Модульная концепция «AT concept» обеспечивает взаимозаменяемость всех вставок ТРК для всех корпусов ТРК. Клапаны MNG гарантированы, что текущая выпускаемая вставка, например, типа V (Настраиваемая) подходит к установленному много лет назад старому клапану.

Материал корпуса	матовая никелированная красная бронза
Рабочая среда	вода
Температура среды	2..130 °C
Макс. разность давлений	см. типы вставок (до 2 бар)
Статическое давление	PN10
Предварит. настройка	см. типы вставок
Присоед. размер головки	М30 х 1,5

Обзор применений термостатических радиаторных клапанов

Широкий выбор различных типов картриджей термостатических радиаторных клапанов обеспечивает оптимальное решение любой поставленной задачи.

Модульная АТ- концепция предусматривает взаимозаменяемость стандартных типов вентильных вставок в стандартных типах термостатических радиаторных клапанов Элекстро-мск. Модульная концепция Элекстро-мск «AT Concept» гарантирует монтажнику простое и быстрое обслуживание установленных клапанов, даже если они выпущены заводом MNG до 25 лет назад.

Модульная концепция «AT concept» обеспечивает взаимозаменяемость всех вставок ТРК для всех корпусов ТРК. Клапаны MNG гарантированы, что текущая выпускаемая вставка, например, типа V (Настраиваемая) подходит к установленному много лет назад старому клапану.

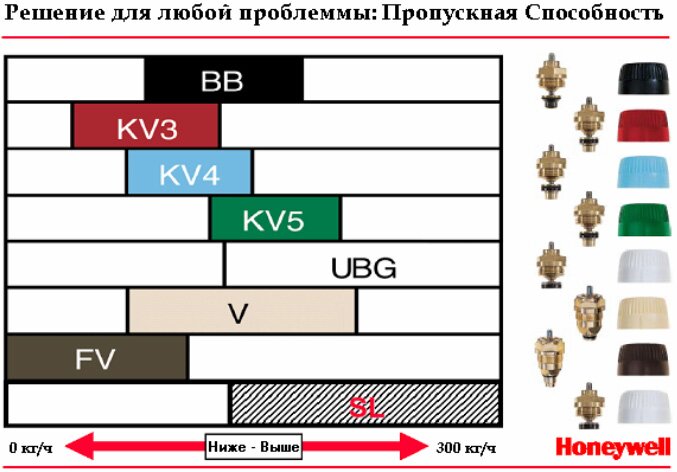

На рисунке представлен обзор различных видов термостатических радиаторных клапанов. Все вставки BB, K3, K4, K5, UBG, SL, V, FV и SC являются взаимозаменяемыми.

тип BB

Это стандартный тип. Вставка с заводской настройкой пропускной способности в то же время не является настраиваемой, применяется для небольших установок (например, дом на одну семью) или установок с приблизительно равным расходом на каждом радиаторе (например, вертикальные установки).
Поставляется с черным защитным колпачком для четкой идентификации.

тип K3, K4, K5

Также является предварительно настроенным, как и тип ВВ, но с другим диапазоном.
Поставляется с красным (K3), синим (K4) или зеленым (K5) защитным колпачком, и надписью «3», «4» или «5» на вставке для четкой идентификации.

тип UBG

Для однотрубных и двухтрубных систем отопления с величиной расхода от среднего до высокого. Без предварительной настройки ограничения пропускной способности.
Поставляется с белым защитным колпачком для четкой идентификации.

тип V

Являются по настоящему настраиваемыми клапанами с четко и точно определяемым положением предварительной настройки пропускной способности. Тип V является стандартным.
Черный защитный колпачок с нанесенной литерой V или FV для четкой идентификации, а также на вставке клапана нанесена бежевая шкала.

тип FV

Являются по настоящему настраиваемыми клапанами с четко и точно определяемым положением предварительной настройки пропускной способности. Тип FV предназначен для малых значений расхода, например в установках для централизованного теплоснабжения.
Черный защитный колпачок с нанесенной литерой FV для четкой идентификации.

тип SL

Является клапаном с настраиваемой пропускной способностью, настройка осуществляется посредством ограничения рабочего хода. Данное решение применяется в случаях, когда требуется настройка пропускной способности, но простого и недорогого решения вполне достаточно.
Идентифицируется по черному защитному колпачку с нанесенными сверху буквами ‘SL’, Бронзовая вставка с черной шкалой.

тип H

Для особо высоких значений расходов, которые могут быть реализованы только в увеличенном корпусе клапана. Для данного типа клапана прочие вставки не являются взаимозаменяемыми.

Модель	Тип документации	Размер файла	Скачать
Клапаны серии V2000	Спецификация	566 KB

вверх


Клапаны термостатические радиаторные типа V - с настройкой пропускной способности

	Низкошумный настраиваемый терморегулируемый радиаторный клапан для водяных систем отопления. Возможна замена вставки в работающей, находящейся под давлением системе.
вверх	Подробная информация о продукции >>>

Клапаны термостатические радиаторные типа UBG - без ограничения расхода

	Низкошумный терморегулируемый радиаторный клапан с универсальным картриджем бондажного ( UBG ) типа для прямой трубы водяных систем отопления. Возможна замена вставки в работающей, находящейся под давлением системе.
вверх	Подробная информация о продукции >>>

Клапаны термостатические радиаторные типа UH - для одно- и двухтрубных систем

	Низкошумный терморегулируемый радиаторный клапан со вставкой повышенной пропускной способности (типа UH) предназначен для регулирования температуры теплоносителя и устанавливается в подающих отводах систем отопления.
вверх	Подробная информация о продукции >>>

Клапаны термостатические радиаторные типа BB - с конструктивным ограничением расхода

	Низкошумные терморегулируемые радиаторные клапаны с вставными картриджами типа BB для водяных систем отопления. Возможна замена вставки в работающей, находящейся под давлением системе.
вверх	Подробная информация о продукции >>>

Клапаны термостатические радиаторные типа KV - с конструктивным ограничением расхода

	Низкошумный терморегулируемый радиаторный клапан со специализированным картриджем потокорегулирующим ( KV ) типа для прямой трубы водяных систем отопления. Возможна замена вставки в работающей, находящейся под давлением системе.
вверх	Подробная информация о продукции >>>

Клапаны термостатические радиаторные типа SL - с настройкой хода штока

	Низкошумный терморегулируемый радиаторный клапан с ограничением хода поршня для прямой трубы системы водяного отопления. Возможна замена вставки в работающей, находящейся под давлением системе.
вверх	Подробная информация о продукции >>>

Клапаны термостатические радиаторные типа FV - с тонкой настройкой пропускной способности

	Низкошумный настраиваемый терморегулируемый радиаторный клапан низконапорных водяных систем отопления. Возможна замена вставки в работающей, находящейся под давлением системе.
вверх	Подробная информация о продукции >>>

Клапаны термостатические радиаторные типа SC - закрывающиеся при снятии термостата

	Низкошумный настраиваемый терморегулируемый радиаторный клапан с самозакрывающегося (в случае снятия термостатической головки) типа ( SC ) картриджем для водяных систем отопления. Возможна замена вставки в работающей, находящейся под давлением системе.
вверх	Подробная информация о продукции >>>

Клапаны термостатические радиаторные типа H (Hi-flow) - повышенной пропускной способности, для 1-трубных систем

	Термостатический радиаторный клапан с картриджами высокой пропускной ( H ) способности для ГРАВИТАЦИОННЫХ водяных систем отопления. Возможна замена вставки в работающей, находящейся под давлением системе.
вверх	Подробная информация о продукции >>>

Клапаны термостатические радиаторные серии MARS - с наружной резьбой

	Термостатический радиаторный клапан для систем водяного отопления с предварительной настройкой ограничением рабочего хода (типа SL) и не требующим ухода уплотнением штока. Клапан MARS обеспечивает возможность точной настройки пропускной способности. Термостатический радиаторный клапан может быть преобразован в ручной радиаторный клапан путем замены радиаторного термостата на ручной маховик.
вверх	Подробная информация о продукции >>>

Клапаны термостатические радиаторные серии VENUS - с внутренней резьбой

	Термостатический радиаторный клапан для систем водяного отопления с предварительной настройкой ограничением рабочего хода (типа SL) и не требующим ухода уплотнением штока. Клапан VENUS обеспечивает возможность точной настройки пропускной способности. Термостатический радиаторный клапан может быть преобразован в ручной радиаторный клапан путем замены радиаторного термостата на ручной маховик.
	Подробная информация о продукции >>>
